成功案例分享：大連海事大學-儲能雙向DC/DC變換器自適應充放電無縫切換策略（牛淼）
發布時間：
2020-12-10 16:24
來源：
原創
感謝大連海事大學 輪機工程學院 張勤進，牛淼，劉彥呈，曾宇基，陳龍 團隊供稿。
祝賀該團隊近期采用基于yxspace半實物仿真平臺進行儲能雙向 DC/DC 變換器自適應充放電無縫切換策略的算法驗證，該成果成功發表于《電測與儀表》，引用格式如下：
張勤進，牛淼，劉彥呈，曾宇基，陳龍．儲能雙向 DC/DC 變換器自適應充放電無縫切換策略．電測與儀表.
https://kns.cnki.net/kcms/detail/23.1202.th.20201119.1552.006.html
研究主要內容為：
該研究以工程應用為出發點、直流微電網為背景、儲能雙向DC/DC變換器為研究對像，提出了一種充放電無縫切換控制策略。該策略可根據母線電壓大小進行自適應充放電切換，進而維持母線電壓穩定。引入了非線性無縫電流內環，通過非線性fal函數改造PI控制器，改善了雙向DC/DC變換器動態性能，實現平滑無沖擊的充放電無縫切換，算法簡易，便于實現，該項研究通過仿真與實際實驗對照，驗證了所提控制策略的有效性與優越性。
PART 01：直流微電網母線電壓穩定問題
在直流微電網中，分布式電源的輸出功率不穩定、負載投切與微源間能量交換等現象均會導致母線電壓波動， 嚴重時威脅系統的安全。通過引入儲能單元作為能量緩沖裝置可維持母線電壓的穩定。儲能模塊需要通過雙向 DC/DC 變換器與直流母線相連，故雙向 DC/DC 變換器的性能對直流微電網的穩定起著至關重 要的作用。

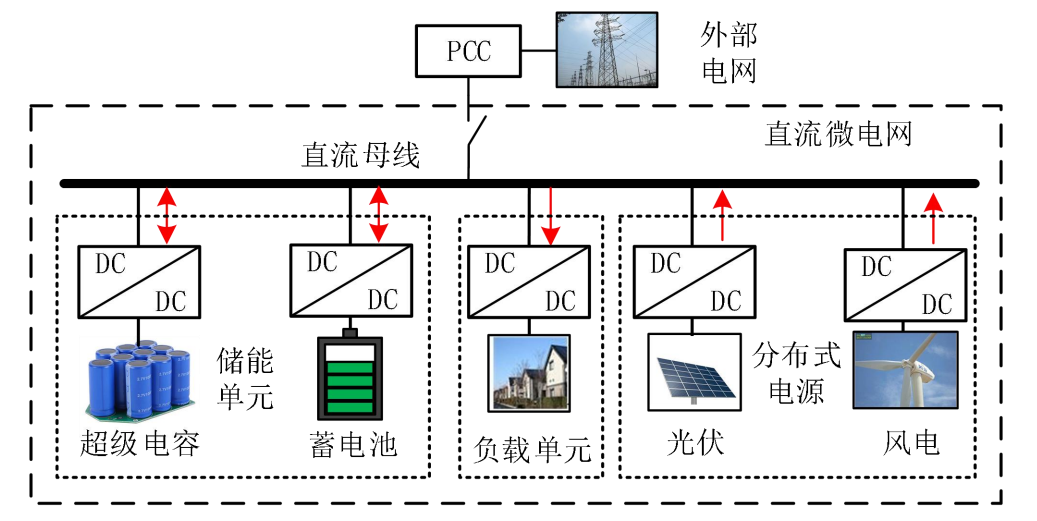

圖1 直流微電網結構圖
PART 02：雙向DC-DC無縫切換
在充放電切換過程中，雙向 DC/DC 變換器應保證 較短的切換時間與較小的沖擊電流，即平滑過渡無沖擊的無縫切換，進而維持母線電壓穩定。雙向 DC/DC 變換器具有非線性特征，傳統的線性誤差反饋控制器 較難取得理想的控制效果，其動態反應速度較慢，甚 至當電路參數變化時會出現混沌或分岔等非線性現象。此外，直流微電網存在電壓變化范圍大與負載非線性 等特征，故應對雙向 DC/DC 變換器使用非線性控制策略，提高其動態性能。

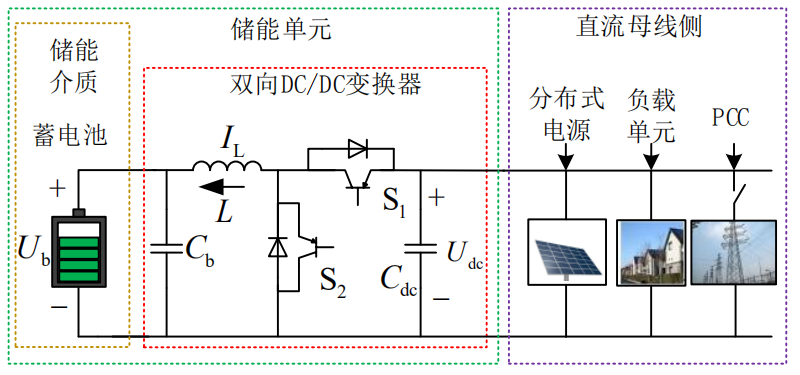

圖2 儲能單元結構圖
PART 03：充放電切換控制策略
研究以工程應用為出發點、直流微電網為背景、 雙向 DC/DC 變換器為研究對像，提出一種充放電無縫切換控制策略。該策略可根據母線電壓大小進行自適應充放電切換，進而維持母線電壓穩定。引入了非線性無縫電流內環，通過非線性 fal 函數改造 PI 控制器，改善了雙向 DC/DC 變換器動態性能，實現平滑無沖擊的充放電無縫切換。
研究中采用的雙向 DC/DC 變換器的充放電控制策略為自適應電壓外環和非線性無縫電流內環構成。

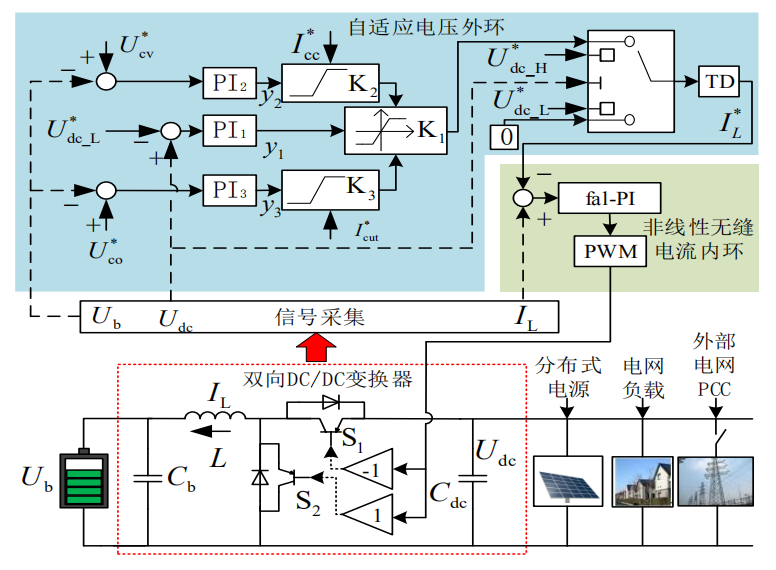

圖3 控制策略結構圖
根據母線電壓大小分為空閑、放電與充電等 3 種工作模式，自適應電壓外環通過判斷電壓大小進行 自適應模式切換，進而調節電流設定值 ，且可通過判斷蓄電池電壓防止過充過放?；诜蔷€性 fal 函數的非線性無縫電流內環則通過判斷誤差反饋大小自適應地修改 PI 參數，使系統快速達到穩定狀態，緩解了傳統 PI 控制器在快速性與超調之間的矛盾，實現充放電無縫切換。
3.1 自適應電壓外環
電壓外環的首要任務是根據母線電壓大小控制儲能單元進行充放電切換。在實際微電網運行中，母線電壓會在一定范圍內波動，而非嚴格維持在額定值。傳統的儲能單元控制策略通過比較母線電壓與額定值的高低關系進行充放電切換，然而，母線電壓的小范圍波動可能會導致儲能單元頻繁充放電切換，降低其使用壽命。為防止雙向 DC/DC 變換器的充放電頻繁切換，將雙向DC/DC 變換器分為充電、放電與空閑 3 種工作模式。

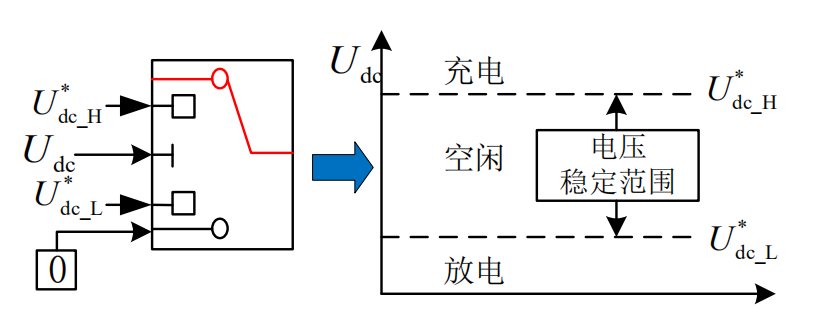

圖4 工作模式選擇原理圖
當母線電壓處于穩定范圍內，儲能單元處于空閑模式，既不充電也不放電；若低于下限值，則儲能放電，防止母線電壓跌落；若高于上限值，則儲能充電。通過改變可變限幅器幅值，防止蓄電池過充過放。

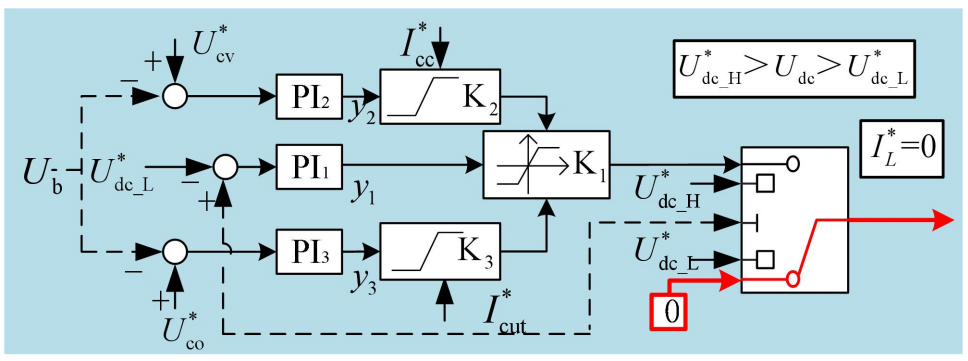

圖5 空閑模式控制框圖

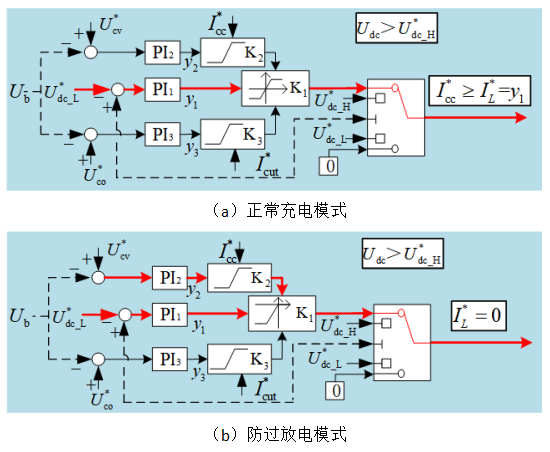

圖6 充電模式控制框圖

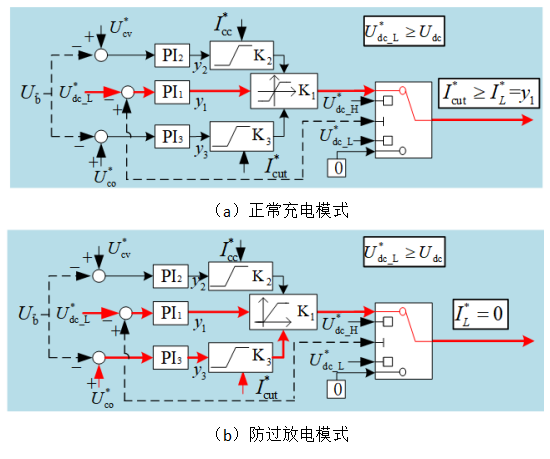

圖7 放電模式控制框圖
3.2 非線性無縫電流內環
為緩解傳統 PI 控制器的快速性與穩定性固有矛盾， 實現可借鑒“大誤差，小增益；小誤差，大增益”的非線性思想。利用 fal 函數構造非線性 PI 電流控制器， 其比例、積分反饋系數隨著誤差大小而動態調節，進而較好地滿足了快速性與穩定性的平衡需求，提高充放電切換的動態性能。在此基礎上，通過引入微分跟蹤器（Tracking Differentiator, TD）平滑過渡電流給定值，防止系統控制效果超調。最終，在相同比例積分控制參數下，縮短切換時間與減小母線電壓超調，即平滑過渡無沖擊的無縫切換。

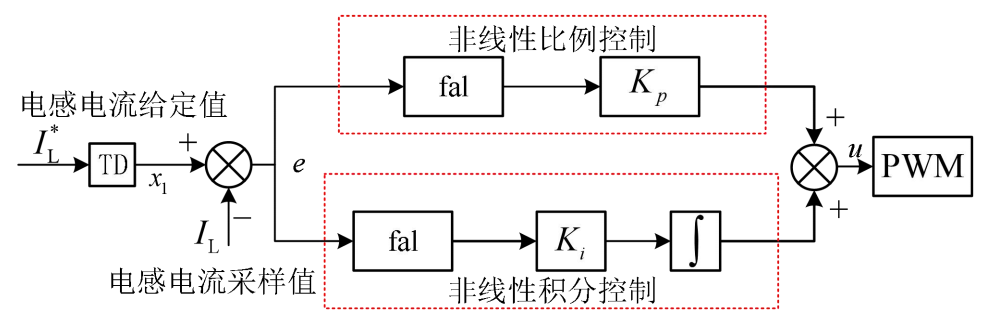

圖8 電流內環控制器結構圖
PART 04：仿真案例
4.1、母線電壓跌落仿真案例
模擬分布式電源輸出功率降低導致母線電壓跌落的工況。時段 1，直流母線電壓為額定值 400 V，雙向 DC/DC 變換器為空閑模式。時段 2，直流母線電壓跌落，儲能雙向 DC/DC 變換器切換為放電模式，以-9 A 放電維持直流母線電壓為放電臨界值380 V。時段 3，母線電壓恢復為額定 400 V，儲能雙向 DC/DC 變換器恢復為空閑模式。

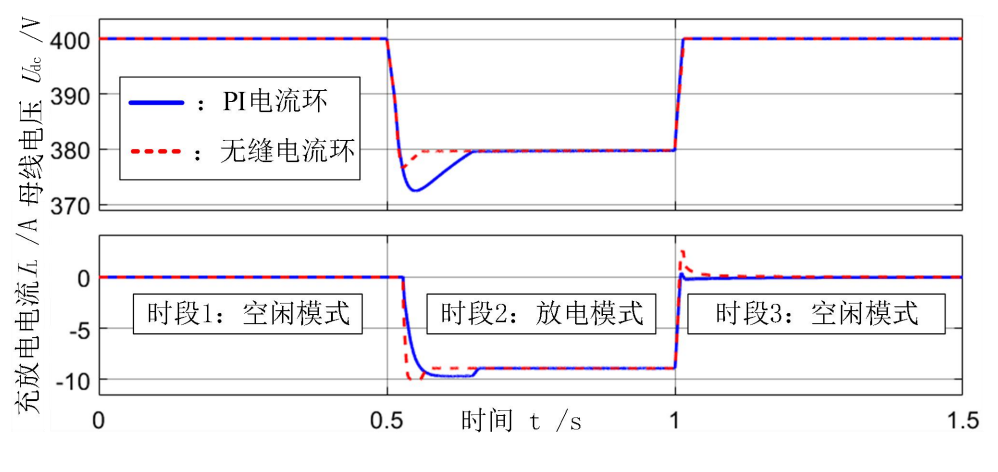

圖9 電感電流與母線電壓波形
母線電壓跌落工況下，當采用傳統 PI 電流環時，0.5 s 時刻經 0.15 s 超調時間產生 7.8 V 電壓超調量，1 s 時刻產生 2.6 A 電流超調量；當采用非線性無縫電流內環時，0.5 s 時刻經 0.06 s 超調時間產生 3.1 V 電壓超調量，1 s 時刻產生 0.03 A 電流超調量。在母線電壓跌落工況下，非線性無縫電流內環相較于傳統 PI 電流內環過渡時間更短與超調量更小。
4.2、母線電壓陡升仿真案例
模擬分布式電源功率增大導致母線電壓陡升工況。時段 1，母線電壓為額定值 400 V， 雙向 DC/DC 變換器為空閑模式。時段 2，母線電壓上升至充電臨界值 420 V，雙向 DC/DC 變換器切換為充電模式，以+10 A 電流充電。時段 3，母線電壓恢復為額定值 400 V，雙向 DC/DC 變換器恢復為空閑。

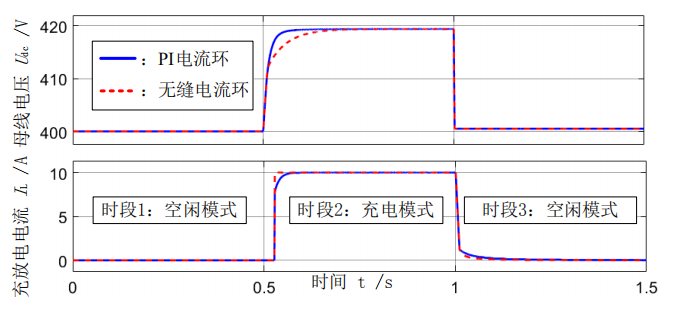

圖10 電感電流與母線電壓波形
母線電壓陡升工況下，當采用傳統 PI 電流內環時，0.5 s 時刻的模式切換時間為 0.07 s；當采用非線性無縫電流內環時，0.5 s 時刻的模式切換時間為 0.02 s，且電壓過渡更加平滑。在母線電壓陡升工況下，非線性無縫電流內環相較于傳統 PI 電流環過渡時間更短與超調量更小。
4.3、母線電壓波動仿真案例
模擬了分布式電源隨機性導致的母 線電壓波動工況。時段 1，母線電壓為額定值 400 V，雙向 DC/DC 變換器為空閑模式。時段 2，直流母線電壓跌落，雙向 DC/DC 變換器切換為放電模式，以-9 A 放電維持直流母線電壓為臨界值 380 V。時段 3，直流母線電壓恢復為額定值 400 V，雙向 DC/DC 變換器恢復為空閑模式。時段 4，直流母線電壓上升至充電臨界值 420 V，儲能雙向 DC/DC 變換器變?yōu)槌潆娔Ｊ?，?10 A 從直流母線側吸收能量。時段 5，直流母線電壓恢復為額定值 400 V，雙向 DC/DC 變換器恢復為空閑模式。

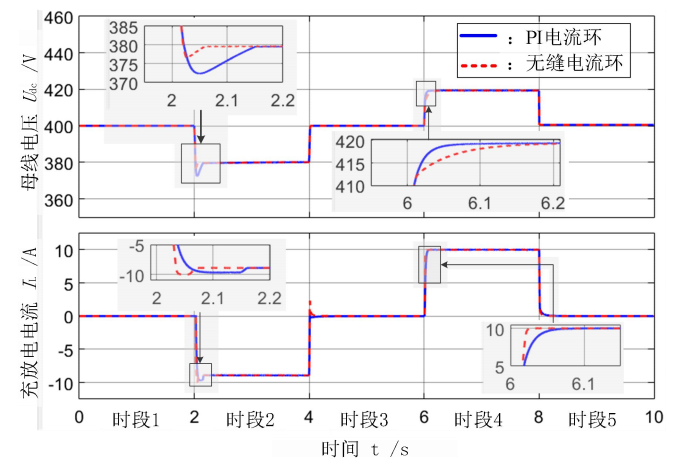

圖11 電感電流與母線電壓波形
母線電壓波動工況下，當采用傳統 PI 電流內環時，在 2.0 s 時刻經 0.15 s 切換時間產生 7.8 V 電壓超調，在 4.0 s 時刻產生 2.6 A 電流超調，在 6.0 s 時刻模式切換時間為 0.07 s，在 8.0 s 時刻的工作模式切換時間為 0.05 s；當采用非線性無縫電流內環時，在 2.0 s 時刻經 0.06 s 切換時間產生 3.1 V 電壓超調，在 4.0 s 時刻產生 0.03 A 電流超調，在 6.0 s 時刻模式切換時間為 0.02 s，在 8.0 s 時刻的模式切換時間為 0.02 s。在母線電壓波動工況下，相較于傳統 PI 電流環，非線性無縫電流內環的過渡時間更短與超調量更小。
PART 05：實物驗證
搭建了由可編程電源（模擬光伏源）、蓄電池、yxSPACE 與雙向 DC/DC 變換器等組成的實驗平臺。

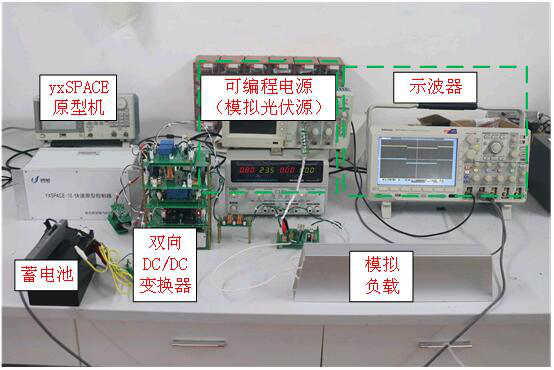

圖12 實驗平臺

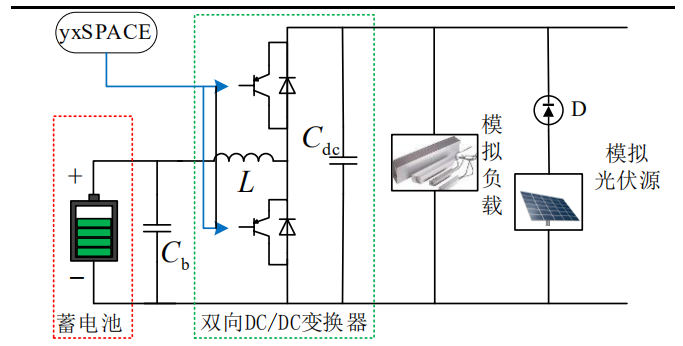

圖13 實驗電路原理圖
實驗 1：母線電壓逐漸下降工況
通過調節模擬光伏輸出功率使得母線電壓經歷“穩定范圍→放電臨界值→穩定范圍”過程，模仿母線電壓逐漸降低的工況，觀察儲能單元能否自適應充放電切換

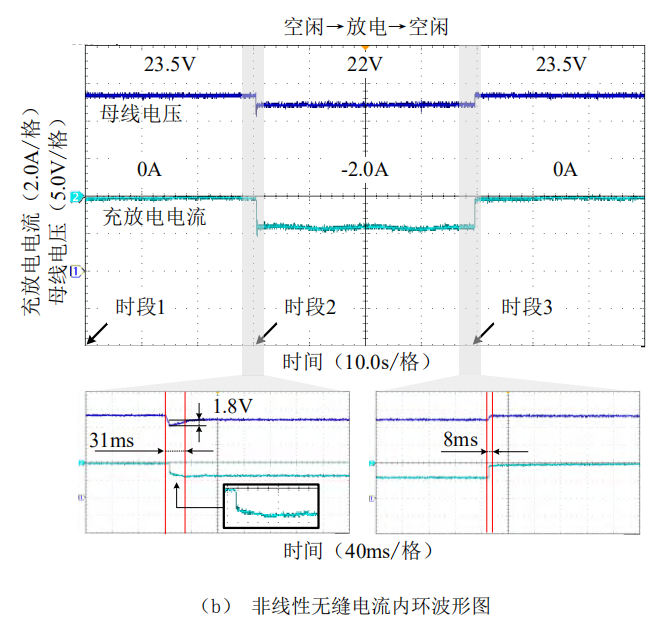

圖14 實驗1波形圖
實驗 2：母線電壓逐漸上升工況
通過調節模擬光伏功率使得母線電壓經歷“穩定范圍→充電臨界值→穩定范圍”過程，模仿母線電壓逐漸上升的工況，觀察儲能單元能否自適應充放電切換。

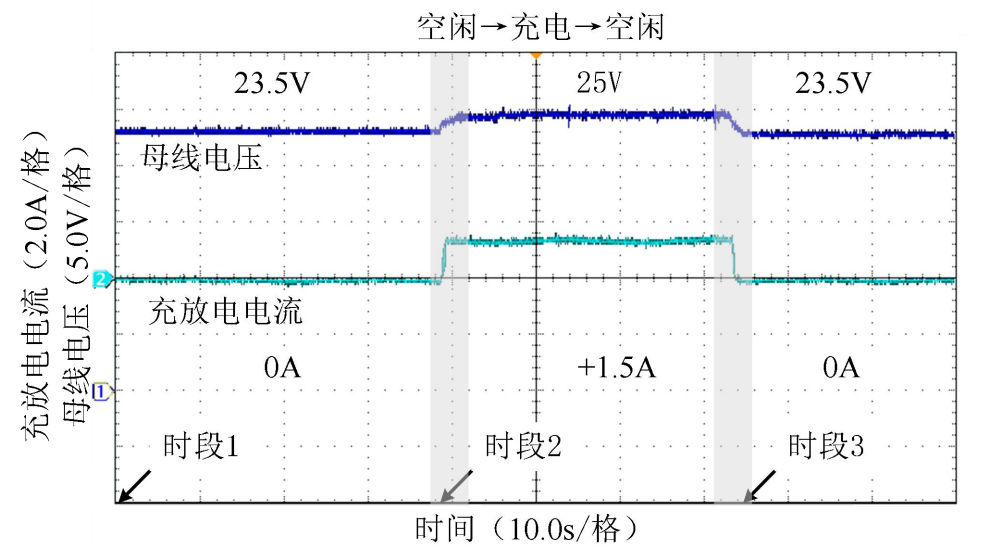

圖15 實驗2波形圖
實驗 3：母線電壓波動工況
通過調節模擬光伏輸出功率，使得母線電壓經歷“穩定范圍→放電臨界值→穩定范圍→充電臨界值→穩定范圍”的過程，模仿母線電壓波動工況，觀察儲能單元能否自適應充放電切換。

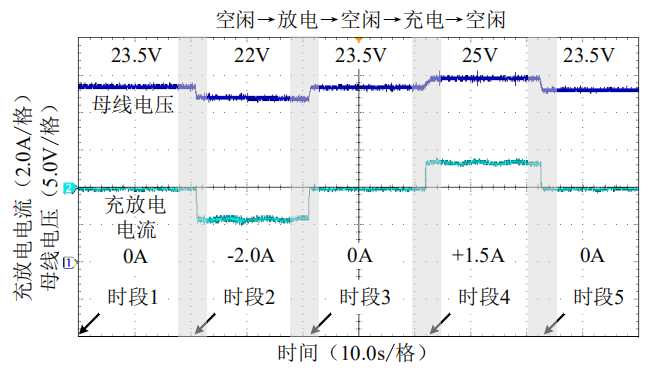

圖16 實驗3波形圖
實驗 4：母線電壓突變工況
在母線電壓突變時，分別為 PI 電流內環或非線性無縫電流內環母線的電壓與電感電流波形。在充放電切換過程中，觀察儲能單元的動態性能是否得到改善。
圖17 實驗4波形圖
PART 06：總結
該研究提出了一種針對儲能單元中雙向 DC/DC 變換器的充放電無縫切換控制策略，該策略可根據直流母線電壓大小進行自適應充放電切換，且避免了因母線電壓正常波動引起的頻繁充放電切換?；谙薹刂祁A(yù)防了儲能蓄電池的過充過放，延長了儲能單元的使用壽命；通過非線性無縫電流內環改善了系統動態性能，更短的過渡時間，更小的電壓電流超調量，且具有一定的自抗擾能力進而抑制了充放電電流的小擾動；具體更詳細研究內容更參考電測與儀表的網絡首發論文以及咨詢大連海事大學研究團隊。
在本次研究中，作者團隊采用YXSPACE控制器將SIMULINK下離線仿真算法模型快速轉換到實際控制器的控制算法，YXSPACE控制器加快了仿真到實物驗證的效率。
為了感謝大連海事大學-輪機工程學院--張勤進，牛淼，劉彥呈，曾宇基，陳龍 團隊對研旭YXSPACE產品的推廣，南京研旭電氣科技有限公司授予該團隊YXSPACE快速原型控制器系列產品宣傳精英獎。另外該團隊還在“兆易創新杯”第十五屆中國研究生電子設計競賽中，榮獲東北分賽區團隊一等獎的殊榮！
